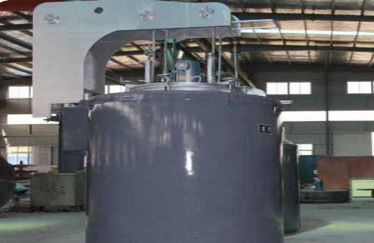

Rq3-Serie Offener Gasvergasungsofen Elektrisch für Teile aus Kohlenstoffstahl

Produkteinführung:

Der offene Gasaufkohlungsofen der RQ3-Serie ist ein Elektroofen für den periodischen Betrieb, der hauptsächlich für die Gasaufkohlung von Kohlenstoffstahlteilen und andere Zwecke bestimmt ist. In Verbindung mit dem Elektroofen-Steuerschrank kann die Temperatur des Elektroofens automatisch geregelt und aufgezeichnet werden. Die Struktur besteht hauptsächlich aus dem Ofenkörper, dem Heizelement und dem Temperaturregelsystem. Die Hülle des Ofenkörpers besteht aus geschweißtem Stahl und Stahlplatten, und das Innere des Ofens ist mit ultraleichten Hochaluminium-Schaumziegeln ausgekleidet. Die Wärmedämmschicht besteht aus Aluminiumsilikat-Feuerfaser, Diatomit (oder Vermiculitpulver) in Schüttgutstruktur, um die Wärmedämmleistung des Ofenkörpers zu verbessern. Das Heizelement ist auf einer Drahtkachel platziert und verfügt über einen kleinen Haken für den elektrischen Negativdraht zur Positionierung. Im Ofen befinden sich ein widerstandsfähiger Stahl-Ofentopf und ein Korb, und das zu behandelnde Werkstück wird in den Korb gelegt, so dass das zu behandelnde Werkstück gleichmäßig mit dem Aufkohlungsgas in Kontakt kommt. Ein Lüfter ist in der Ofenhülle installiert, um die Luftzirkulation zu erzwingen und die Temperatur und das Gas im Ofen gleichmäßig zu halten. An der Wellenbuchse des Lüfters befindet sich eine Dichtungsvorrichtung, um Luftlecks zu verhindern, und es wird Kühlwasser verwendet. Der Hubmechanismus des Ofendeckels ist abgeschlossen, und seine Leistung wird vom hydraulischen Gerät 10125 bereitgestellt. Wenn der Ofendeckel angehoben werden muss, hebt sich der Ofendeckel langsam, sobald das hydraulische Gerät aktiviert wird; Wenn der Ofendeckel abgesenkt werden muss, lösen Sie einfach das interne Schrauben-Stoppventil im hydraulischen Gerät, und der Ofendeckel senkt sich langsam ab. An der Hubwelle befinden sich zwei Endschalter. Wenn die Hubwelle ansteigt, unterbricht der untere Endschalter automatisch die Stromversorgung des Elektrolüfters, um gefährliche Vorgänge zu vermeiden; Wenn der Ofendeckel vollständig angehoben ist, unterbricht der obere Endschalter automatisch die Stromversorgung des hydraulischen Geräts, um zu verhindern, dass die Hubwelle den Zylinder aushebelt. Das Flüssigkeitstropfsystem des Elektroofens ist mit einem Tropfer ausgestattet, der gleichzeitig drei Arten von Flüssigkeitstropfen durchführen kann, und sein Durchfluss kann durch Durchflussberechnung und Nadelventil gesteuert werden. Über dem Ofendeckel sind ein wassergekühlter Probenrohr, ein Probenahmebohrung und eine Abgasbohrung vorgesehen. Wenn er mit einem Infrarot-CO2-Analysator kombiniert und modifiziert wird, kann der Prozessbetrieb der automatischen Kohlenstoffpotentialregelung durchgeführt werden.

Produktmerkmale:

• Es besteht hauptsächlich aus Ofenhülle, Ofenauskleidung, Beschickungskorb, Heizelement, Hubstruktur des Ofendeckels, Lüfter, Muffelwanne, Drei-Kopf-Tropfvorrichtung, Abgasvorrichtung, Öltank, Elektroofen-Steuerschrank und anderen Teilen;
• Die Hülle ist aus Profilstahl und Stahlblech geschweißt:
• Die Auskleidung ist aus Profilstahl und Stahlblech geschweißt:
• Energiesparende Auskleidungsstruktur aus verschiedenen leichten feuerfesten Materialien und Isoliermaterialien;
• Ofendeckel-Hubstruktur: Motor, Zahnradölpumpe, Rückschlagventil, Zylinder und Verbindungsleitung, durch Steuerung des Controllers, zur Sicherheit im Hubmechanismus sind Reiseschalter und Steuerschrank-Stromkette ausgestattet
• Der Umwälzlüfter ist am Ofendeckel installiert und mit dem Lüfter im Ofen verbunden, um die Atmosphäre im Ofen durch Drehung gleichmäßig zu machen; Die Lüfterwelle nimmt eine wassergekühlte Öldichtungsstruktur an, die sicherstellen kann, dass der Ofendruck über 100 mmH2O gehalten wird
• Das Heizelement besteht aus wärmeverklebtem Metall und ist auf dem Auskleidungsblock platziert. Der Heizraum ist mit einer Muffelwanne zur Beschickung ausgestattet, und der Raum zwischen dem Deckel und der Muffelwanne ist mit Asbestwicklung und Sanddichtungsstruktur abgedichtet. Es gibt drei Rohre am Ofendeckel, die durch den Ofen führen, die Flüssigkeit wird durch den Tropfer gesteuert, und der Wasserkühlmantel ist ausgestattet, um das Gas in der Pipeline schnell zu kühlen.

Design- und Herstellungszertifizierung:

1. Die Indikatoren werden nach nationalen Standards für Industrieöfen entwickelt und hergestellt
2. Durchführung von Leistungstests verschiedener Komponenten und Ausstellung eines Berichts (Unterstützung des Kunden bei der Vorabnahme vor Ort)
3. Der Export von Geräten entspricht den internationalen Standards für den Export.

Technische Parameter
